ATtiny Ampel


Das folgende Beispiel soll veranschaulichen, wie ein Mikrocontroller zur Steuerung einer Ampel eingesetzt werden kann. Dazu wird zunächst ein Testaufbau auf dem Steckbrett und anschließend auf einer Lochrasterplatine gemacht.



ATtiny Ampel

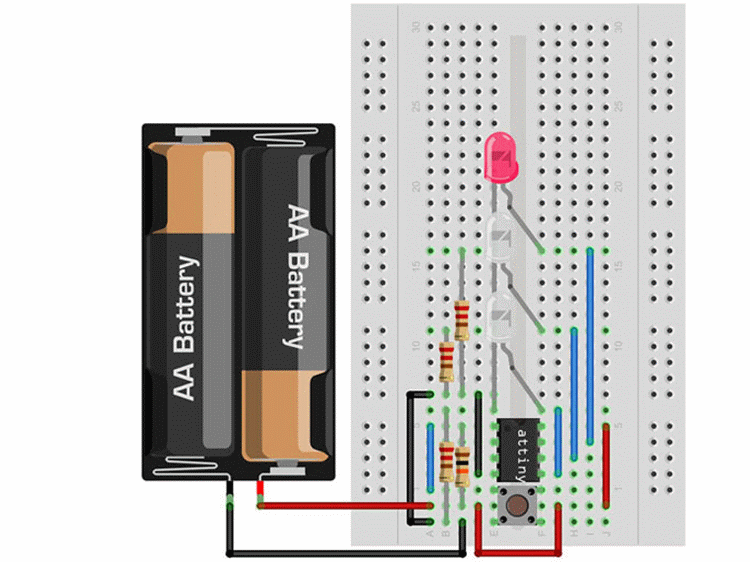

ATtiny Ampel (Steckbrett)



ATtiny Ampel

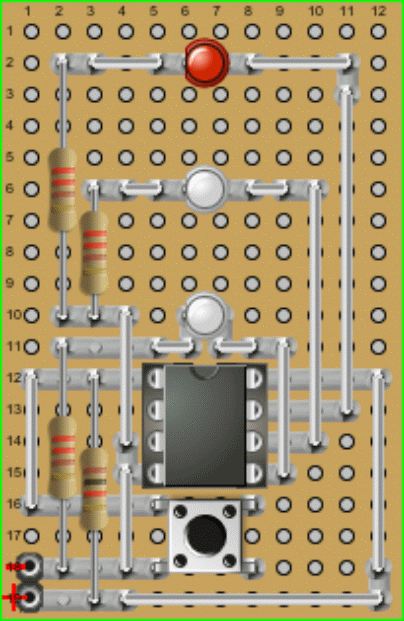

ATtiny Ampel (Lochraster)



Ampelquellcode

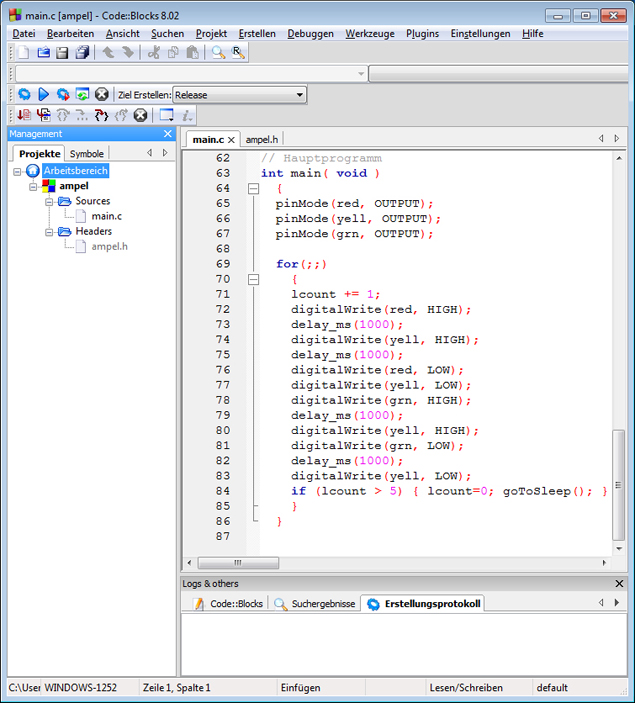

ATtiny Ampel (Quellcode)



Ampelschaltplan

ATtiny Ampel (Schaltplan)



Downloads

Ampel Software
Ampel Software
Software zur Ampelschaltung
Download
Ampel Eagledateien
Ampel Eagledateien
Eagledateien zur Ampelschaltung
Download
